ناقل سلسلة علوية للخدمة الشاقة
تعتبر شركة Hangzhou Ocean Industry Co., Ltd. واحدة من الشركات المصنعة والموردة الأكثر خبرة لناقل السلسلة العلوية للخدمة الشاقة في الصين. مرحبًا بكم في ناقل السلسلة العلوية المخصص بالجملة بأسعار تنافسية من مصنعنا. تتوفر خدمة جيدة ومنتجات ذات جودة عالية.
ناقل السلسلة العلوية للخدمة الشاقة (سلسلة XT)

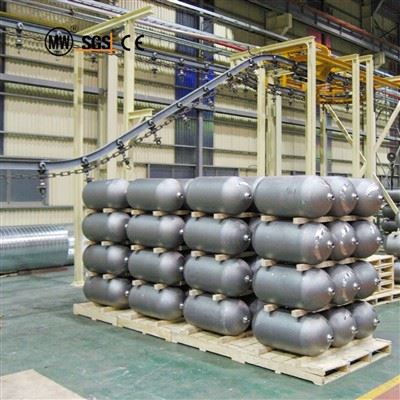

إن الناقل بسلسلة علوية للخدمة الشاقة من سلسلة XT عبارة عن نظام ناقل علوي مغلق المسار تم إنشاؤه بواسطة Hangzhou Ocean Industry للمصانع التي يجب أن تنقل قطع العمل الثقيلة أو الضخمة على مدار الساعة. بدلاً من سحب الأحمال عبر أرضية الورشة، يقوم هذا الناقل العلوي برفعها وحملها على سلسلة متواصلة من القالب -تمتد على طول مسار عارضة فولاذية-معلقة فوق خط الإنتاج - مما يوفر مساحة أرضية قيمة ويحافظ على نظافة كل محطة عمل.
كل ناقل علوي نقوم ببنائه يبدأ بالسلسلة. سلسلة XT تم تشكيلها بالقالب -ومعالجتها بالحرارة وتجميعها وفقًا لتفاوتات مشددة، لذا فهي توفر الجر ومقاومة التعب واستقرار الأبعاد الذي يتطلبه تشغيل التحولات المتعددة- المستمر. تتم مطابقة وحدة العربة والتتبع والقيادة بنفس المعيار، مما يعني أن المشترين يحصلون على مصدر واحد مسؤول لنظام النقل العلوي الكامل بدلاً من خليط من الأجزاء.
سواء كنت تستبدل خط تعليق قديم، أو توسع نظام ناقل علوي حالي، أو تصمم خط طلاء أو تجفيف أو تجميع جديد تمامًا-من الصفر، يمكن تصميم الناقل العلوي من سلسلة XT ليناسب المبنى الخاص بك. يتم دعم المنحنيات الأفقية والانحناءات الرأسية والميلان والحلقات-المتعددة المستويات، لذا فإن المسار يتبع العملية الخاصة بك وليس العكس.
المزايا الرئيسية للناقل العلوي XT
- سلسلة -مسبوكة، ومعالجتها بالحرارة-- قوة الشد العالية والمقاومة القوية للتآكل والتعب تحافظ على عمل الناقل العلوي بسلاسة لسنوات.
- حمولة عالية لكل عربة- قدرة رفع نقطة واحدة- تبلغ 1.25 كيلو نيوتن، و2.5 كيلو نيوتن، و5 كيلو نيوتن لموديلات XT80 (XT76.2)، وXT100، وXT160 على التوالي.
- توجيه حقيقي ثلاثي الأبعاد-.- تتمفصل السلسلة بحرية في كل من المستويين الأفقي والرأسي، لذلك يمكن للناقل العلوي أن يصعد وينزل ويدور دون محطات نقل إضافية.
- إنشاء المهام-المستمرةتم تصميم - للتشغيل على مدار 24 ساعة طوال أيام الأسبوع مع وقت توقف منخفض وأعباء عمل صيانة خفيفة.
- نافذة واسعة لدرجة حرارة العمل- تكوين قياسي تم تصنيفه من -20 درجة إلى 200 درجة، وهو مناسب لأفران الخبز وأنفاق التجفيف وغيرها من المناطق ذات درجات الحرارة العالية.
- سرعات نقل قابلة للتحديد- تتوفر خمس خطوات للسرعة لكل طراز، ويمكن تركيب عاكس تردد ليتوافق مع وقت المعالجة الخاص بك.
- أقسام المسار المعيارية- أحجام الشعاع القياسية I-(8#–16#) تحافظ على نظام النقل العلوي اقتصاديًا وسهل التوسيع لاحقًا.
- ناقلات تحميل مخصصةيمكن تصميم - الشماعات والموزعات والتركيبات حول منتجك وعمليتك المحددة.
المواصفات الفنية
جدول 1 - معلمات السلسلة والتحميل
|
نموذج |
خطوة السلسلة / الرابط (مم) |
وزن السلسلة (N/m) |
قدرة الرفع بنقطة واحدة-(كيلو نيوتن) |
توتر السلسلة المسموح به (كيلو نيوتن) |
قوة كسر السلسلة (كيلو نيوتن) |
|
XT80 / XT76.2 |
80 / 76.2 |
38 |
1.25 |
10 |
أكبر من أو يساوي 110 |
|
XT100 |
100 |
47 |
2.5 |
12.5 |
أكبر من أو يساوي 220 |
|
XT160 |
160 |
90 |
5 |
25 |
أكبر من أو يساوي 400 |
جدول 2 - معلمات المسار والسرعة ودرجة الحرارة والطاقة
|
نموذج |
المسار (شعاع I-العادي) |
وزن المسار (N/m) |
سرعة الجري (م/دقيقة) |
درجة حرارة العمل (درجة) |
قوة الناقل (كيلوواط) |
|
XT80 / XT76.2 |
8# , 10# |
89.6 , 112 |
0.12~1.2 , 0.21~2.1 , 0.33~3.3 , 0.48~4.8 , 0.83~8.3 |
-20~200 |
1.1 , 2.2 |
|
XT100 |
12# , 14# |
140 , 169 |
0.11~1.1 , 0.2~2.0 , 0.32~3.2 , 0.45~4.5 , 0.72~7.2 |
-20~200 |
1.5 , 2.2 |
|
XT160 |
14# , 16# |
169 , 205 |
0.13~1.3 , 0.2~2.0 , 0.32~3.2 , 0.45~4.5 , 0.6~6.0 |
-20~200 |
2.2 , 3 , 4 |
هيكل المنتج والمكونات الرئيسية

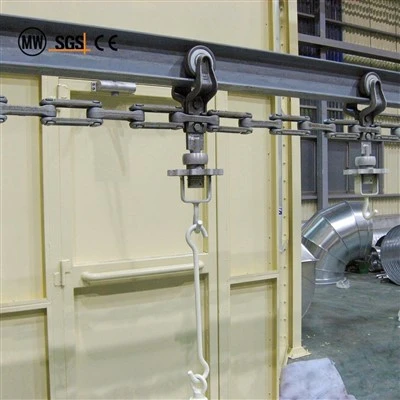

عربة (قالب-شريحة مطروقة)
العربة هي قلب التحميل-للناقل العلوي. فهو يحمل وزن قطعة العمل والموزعة والسلسلة نفسها، ويمتص القوة الناتجة الناتجة عن شد السلسلة داخل كل انحناء رأسي. وفي الوقت نفسه، تحافظ على سير السلسلة بدقة على طول خط المسار المصمم. عندما يتجاوز التباعد بين عربتين محملتين على طول الخط ما يقرب من 800-900 مم، يمكن إدخال عربة حمولة إضافية في الموضع المتوسط لرفع كثافة الحمل للناقل العلوي.
|
نموذج |
A |
B |
C |
D |
E |
|
XT80 |
63.5 |
100 |
16 |
φ12 |
66 |
|
XT100 |
82 |
131.1 |
20 |
φ12 |
74 |
|
XT160 |
102 |
170.8 |
25 |
φ20 |
109 |
تتبع رموز الأبعاد من A إلى E رسم العربة؛ يرجى الرجوع إلى الرسم المؤكد لمعرفة التفاوتات الدقيقة.
XT سلسلة مزورة
السلسلة المطروقة هي عنصر الجر الذي يسحب الناقل العلوي بالكامل. بالنسبة لطرازات XT80 (XT76.2) وXT100، يتوفر نوعان مختلفان من السلسلة، وكلاهما قادر على الدوران بحرية في الاتجاهين الأفقي والرأسي - الخاصية التي تسمح للناقل العلوي بالتعامل مع منحنيين مستويين محكمين-بدون وحدات زاوية خاصة.
|
نموذج |
P |
C |
a |
|
XT80 / XT76.2 |
80 (76.2) |
1.5-2.5 |
أكبر من أو يساوي 9 درجة |
|
XT100 |
100 |
1.5-2.5 |
أكبر من أو يساوي 9 درجة |
|
XT160 |
160 |
2-4 |
أكبر من أو يساوي 6 درجة |
درجة P =، نطاق خلوص C =، زاوية منحنى دنيا =؛ راجع الرسم الفني للحصول على التعريف الدقيق لكل رمز.
السكك الحديدية توسيع درجة الحرارة
عندما يمر مسار الناقل العلوي عبر منطقة ذات درجة حرارة عالية-مثل فرن الخبز أو المعالجة، يجب تركيب وصلات تمدد الحرارة على طرفي القسم الساخن. يتم لحام أحد طرفي كل وصلة بقوة على المسار؛ الطرف الآخر مصنوع على شكل غلاف منزلق يتزاوج مع السكة المجاورة. يعد الخلوص المحدد بين القضبان أمرًا ضروريًا - فهو يمتص التشوه الحراري الناتج عن البيئة الساخنة، ويمنع تلف نظام المسار ويحافظ على تشغيل الناقل العلوي بسلاسة.
التطبيقات النموذجية
- تجميع السيارات والدراجات النارية وخطوط طلاء المحرك والجسم
- محطات معالجة الأسطح، والطلاء الكهربائي، والطلاء بالمسحوق، والطلاء بالغمس-.
- تجهيز الأغذية والمشروبات - أنفاق الخبز والتجفيف والتجميد والتعقيم
- ورش المعادن والمسبك والمعالجة الحرارية-.
- تصنيع الأجهزة المنزلية والأجهزة والأثاث
- تحتاج مراكز المستودعات والتوزيع إلى دوران رأسي مستمر
خيارات التخصيص
- اختيار النموذج- XT80 (XT76.2)، أو XT100 أو XT160، المطابق للحمل وطول المسار
- تخطيط المسار- منحنيات أفقية، وانحناءات رأسية، وانحدارات، وحلقات متعددة المستويات-.
- ترتيب القيادة- تشغل سلاسل متعددة-مواضع أعلى ومواضع قيادة متاحة
- التحكم في السرعة- خمس خطوات سرعة ثابتة لكل نموذج، أو محرك تردد متغير-.
- ناقلات التحميل- علاقات وموزعات وتركيبات مصممة حول قطعة العمل الخاصة بك
- تكوين مقاوم للحرارة-.- وصلات تمدد ومواد مناسبة للمناطق ذات درجات الحرارة المرتفعة-.
ضمان الجودة والخدمة
تتوافق جميع إجراءات الإنتاج في Hangzhou Ocean Industry مع نظام إدارة الجودة ISO 9001. يتم تشكيل السلاسل - وتتم معالجتها بالحرارة في الشركة، ثم يتم فحصها للتأكد من دقة درجة الصوت والصلابة وحمل الكسر قبل التجميع. باعتبارنا شركة مصنعة للناقلات العلوية تتمتع بسنوات عديدة من الخبرة في التصدير، فإننا ندعم المشترين بأسعار تنافسية، والتسليم في-الوقت المحدد، والاستجابة الفنية السريعة، وخدمة ما بعد البيع- التي يمكن الاعتماد عليها.
نرحب بالناقلات غير القياسية-: أرسل لنا مخططك التخطيطي وبيانات التحميل، وسيقوم مهندسونا بتصميم وتصنيع ناقلة سلسلة علوية للخدمة الشاقة لتلبية متطلباتك الخاصة.
الأسئلة المتداولة
مقدمة الشركة
اتصل بنا اليوم وزودنا ببيانات التحميل ومخطط التخطيط - وسيساعدك مهندسونا في اختيار ناقل السلسلة العلوي المناسب للخدمة الشاقة لخطك.
